🔌 Kabeláž 5-DIN (DIN 41529)

Kabeláž 5-DIN (často jen zkráceně DIN 5) je typ audio konektoru, který byl velmi rozšířený v Evropě, zejména v 70. a 80. letech, a sloužil především pro propojení audio komponentů německé (a s ní spojené) produkce, jako jsou například starší modely gramofonů, magnetofonů, zesilovačů a radiopřijímačů.

DIN 5 je zkratka pro normu DIN 41529 a znamená Deutsche Industrie Norm.

Popis konektoru

Tvar: Konektor je kruhový (válcovitý) s ochranným kovovým pouzdrem.
Piny: Obsahuje pět pinů (kontaktů) uspořádaných do půlkruhu (podkovy) s roztečí 45° a centrálním pinem.
Použití: Nejčastěji se používal pro přenos stereo signálu (vstup/výstup) mezi dvěma zařízeními.
Označení:
- 3: Levý kanál – Vstup
- 5: Pravý kanál – Vstup
- 2: Zem (Ground) – Centrální pin
- 1: Levý kanál – Výstup
- 4: Pravý kanál – Výstup

Hlavní problémy a moderní použití

Obousměrný přenos: Původní myšlenka konektoru byla přenášet stereo signál oběma směry po jednom kabelu (nahrávání i přehrávání). To však vedlo ke komplikacím.
Kvalita zvuku: DIN konektory nebyly ideální pro high-end Hi-Fi. Měly tendenci být náchylné na šum a rušení (horší stínění) a ve srovnání s moderními RCA konektory (CINCH) jsou méně spolehlivé.

Použití v současnosti

V současném audio světě jsou 5-DIN konektory z velké části nahrazeny standardními RCA (CINCH) konektory pro analogový přenos signálu. Nicméně, stále se používají k:

Propojení starého Hi-Fi: Pro udržení v chodu starších audio komponentů, kde je DIN 5 jediným dostupným rozhraním (např. staré magnetofony Tesla, Grundig, Philips).

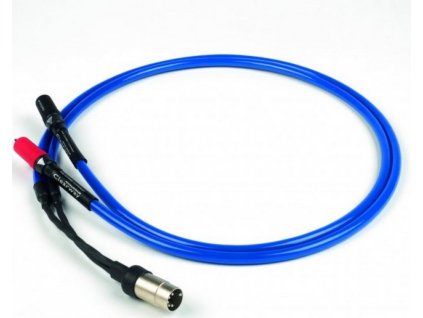

Adaptéry: Často se setkáte s adaptéry z 5-DIN na RCA (CINCH), které umožňují připojit modernější zařízení (např. CD přehrávač) ke staršímu zesilovači s DIN vstupy, nebo naopak.
MIDI: Přestože je 5-pinový DIN konektor používán i pro starší hudební rozhraní MIDI, elektrické zapojení a účel jsou zcela odlišné od audio kabeláže 5-DIN.
