Technics SL-1000R-FLC
Kód: 84609
Související produkty
Detailní popis produktu

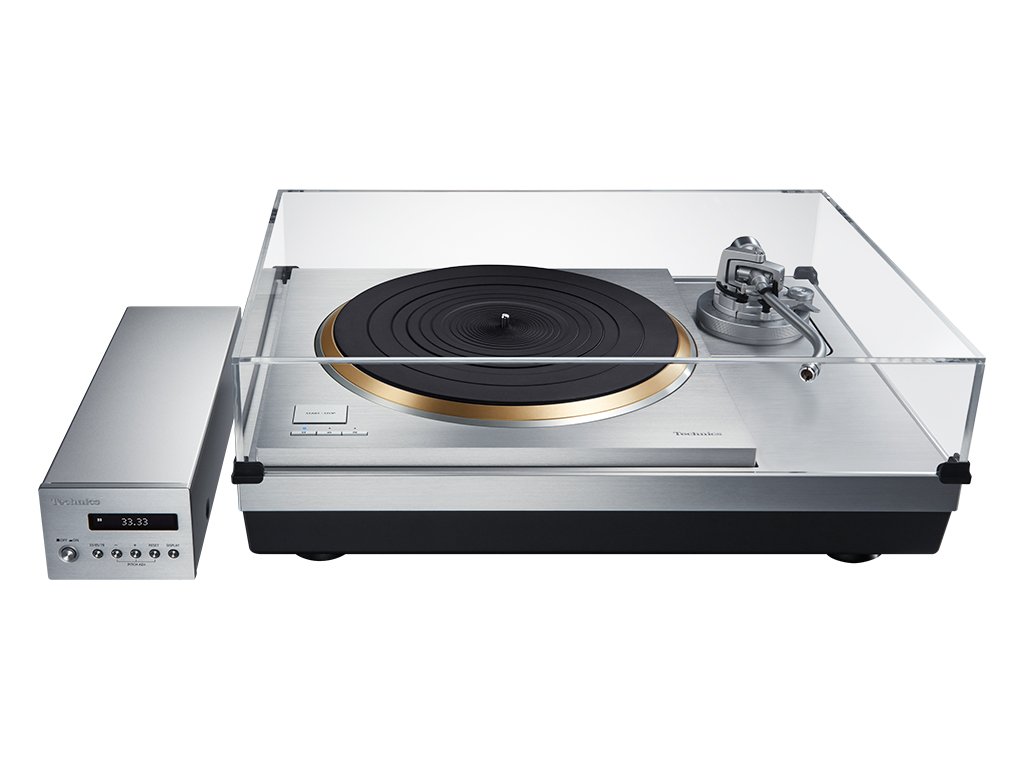

Gramofon s přímým pohonem Technics SL-1000R
Vlastnosti
Bezjádrový motor pro přímý pohon
Motor, který je srdcem přímo poháněného talíře, vychází z motoru vyvinutého pro model SL-1200G uvedeného na trh v roce 2016 a byl ještě zdokonalen. Motor pro přímý pohon se dvěma rotory a dvojitým vinutím vyvinutý speciálně pro tento účel měl cívky magnetů po obou stranách pro 12pólový pohon s 18 magnety s dostatečným točivým momentem k pohonu těžkotonážního talíře (asi 7,9 kg). Rozmístění cívek po obou stranách s odstupem 60 stupňů zlepšilo tuhost podložky, tím se potlačily jemné vibrace a snížil vlastní indukční odpor. Těmito zlepšeními se dosáhlo stability otáček 0,015%, což se obecně považuje za mez měřitelnosti. Rovněž axiální ložiska, která nesou těžký talíř, prošla speciálními úpravami na zvýšení tuhosti a spolehlivosti.
Potlačení nežádoucích vibrací motoru
Motor vyvinutý pro model SL-1200G posloužil jako základ pro přímý pohon talíře. Dvojité vinutí, zesílené axiální ložisko a šasi se zvýšenou tuhostí vytvořilo stabilizovaný motor s nízko položeným těžištěm. Nízko položeného těžiště se podařilo dosáhnout umístěním dvou závaží z nerezové oceli, která vyniká vysokou tuhostí a specifickou hmotností, do spodní části šasi. Zmíněná důsledná opatření před nežádoucími vibracemi pomohla dosáhnout úžasné přesnosti otáček a zlepšila poměr signál/šum.

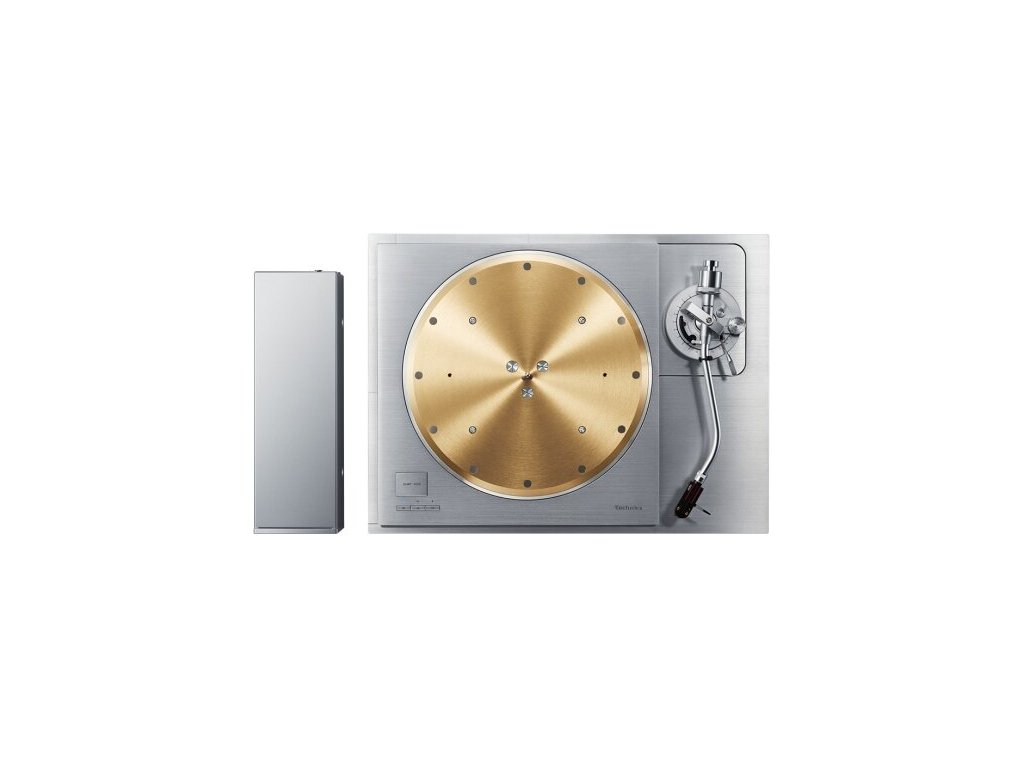

Těžký talíř gramofonu
Na obvodu talíře jsou rozmístěna mosazná závaží o průměru 10 mm a k nim jsou připojena závaží wolframová, jejichž vlastností je velmi vysoká specifická hmotnost a obtížná opracovatelnost. Mosazná závaží jsou naplátovaná na hliníkovém odlitku se kterým dávají talíři celkovou hmotnost přibližně 7,9 kg a setrvačnou hmotnost 1 tunu･cm. Tlumicí pryžová podložka kvůli eliminaci nežádoucích vibrací je nalepená na spodní straně a vytváří 3-vrstvou konstrukci, která dosahuje vynikajících tlumicích vlastností.

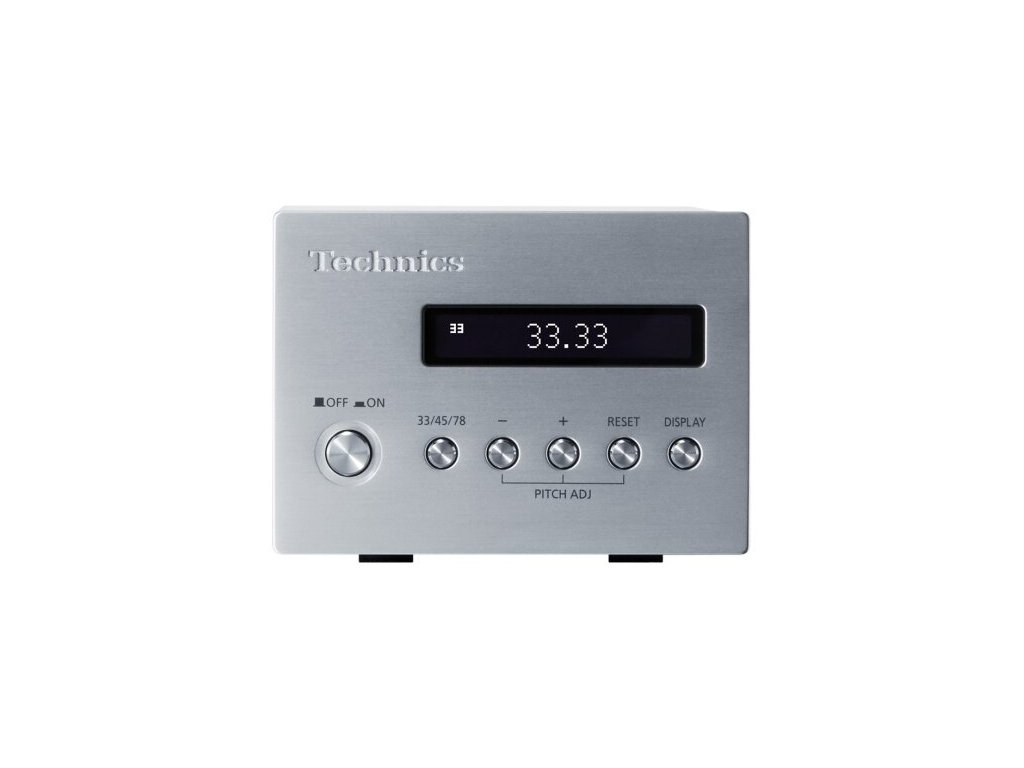

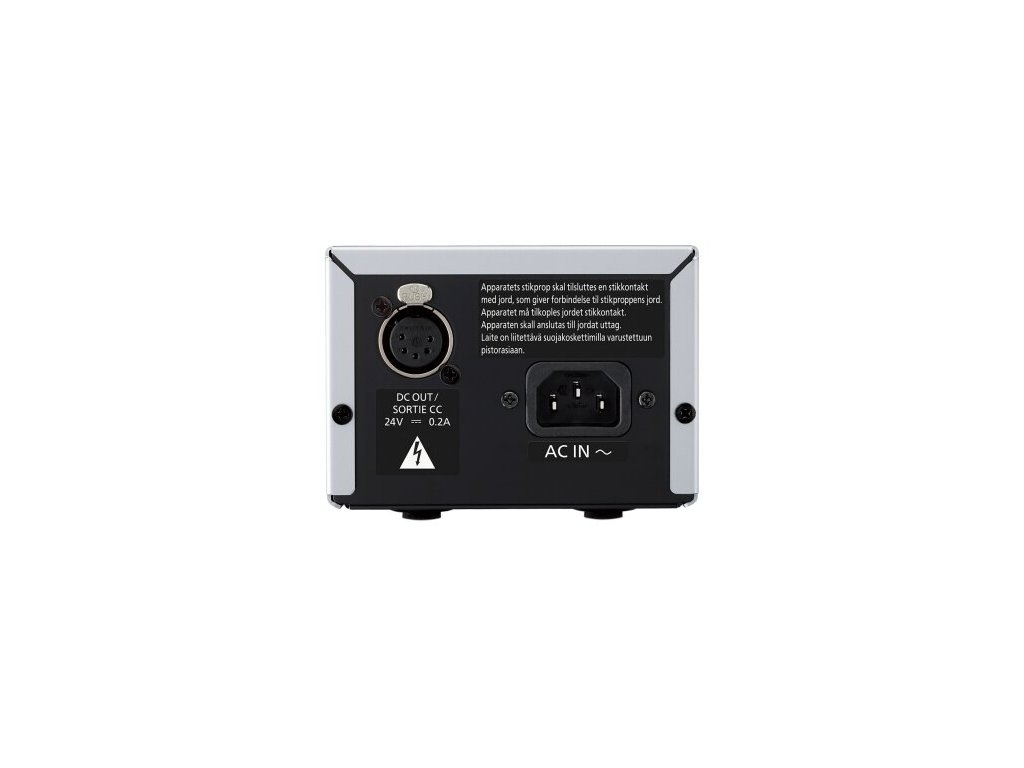

Samostatná řídicí jednotka
Řídicí jednotka je oddělená od hlavní jednotky kvůli potlačení vlivu nežádoucího šumu na hlavní jednotku. Používá se spínaný napájecí zdroj, který může poskytnout kvalitní regulaci pro velký točivý moment. Spínaný napájecí zdroj využívá unikátní technologii zdroje napětí s minimálním šumem, jehož součástí je speciálně vyvinutý „obvod omezení nežádoucího šumu“. Tím se snižuje šum, který by mohl pronikat do přenosky. Pro komunikaci mezi hlavní a řídicí jednotkou se používá vysoce spolehlivý systém odolný vůči externímu šumu, aby se minimalizoval šum během komunikace. Díky těmto důsledným opatřením se podařilo dosáhnout nejlepšího poměru signál/šum na světě.
Rychlé nastavení a indikace otáček
Gramofon podporuje nejen analogový záznam z LP (33 1/3 ot/min) a EP (45 ot/min), ale také SP (78 ot/min). Otáčky (ot/min) je také možné nastavit zaokrouhleně na dvě desetinná místa (maximum ±16%) z řídicí jednotky. OLED displej je rovněž schopný zobrazit otáčky s přesností na dvě desetinná místa, takže uživatel slyší a vidí mimořádně přesné otáčky.
Vysoce citlivé ramínko přenosky
Aby ramínko přesně sledovalo drážku desky, používá Technics tradičně statické závaží, univerzální prohnutý tvar ramínka z lehké, ale pevné trubičky z hořčíkové slitiny. Konstrukce kloubového tlumení závěsu ramínka používá velice přesná ložiska. Ramínko smontované a seřízené zručnými japonskými řemeslníky je mimořádně citlivé a dokonale kopíruje drážky vyryté do gramofonových desek. Na interní spoje se používají OFC kabely, aby signál z přenosky nepodléhal útlumu, hudební energie vyrytá do desky se neztrácela a zařízení reprodukovalo věrný zvuk.
Základna ramínka
Základna, k níž je připevněné ramínko, je pevně spojená s konstrukcí šasi. Když se podíváme na základ gramofonového šasi a konstrukci upevnění ramínka, je zřejmé, že poloha ložisek ramínka, ložiska talíře a jehly je vždy konstantní a tvoří soustavu, ve které mají vibrace vyvolané v pevném materiálu šasi minimální vliv a neprojevují se na chování ramínka. Je možné také přikoupit si ke standardu další základnu ramínka, např. krátký nebo dlouhý typ od SME nebo Ortofonu a namontovat ji (nejvýše tři, včetně původního ramínka).
Viz další podrobnosti volitelné základny ramínka
Viz další podrobnosti volitelné základny ramínka
*Příklad uživatelské konfigurace
Inspirujte se
Specifikace
Rozměry a hmotnost
Výška
188mm
Šířka
531mm
Hloubka
399mm
Hmotnost
40.2kg
- Bezjádrový motor pro přímý pohon
- Potlačení nežádoucích vibrací motoru
- Těžký talíř gramofonu
- Samostatná řídicí jednotka
- Vysoce citlivé ramínko přenosky
- Tuhá skříň a účinné tlumicí silikonové vložky
Specifikace
Sekce gramofonu
- Způsob pohonu: Přímý pohon
- Motor: Bezkartáčový stejnosměrný motor
- Rychlosti gramofonu: 33 1/3, 45, 78 ot./min
- Rozsah nastavení: ±16 %
- Počáteční točivý moment: 0,39 N·m / 4,0 kg·cm (3,47 lb-in)
- Páni a třepotání: 0,015 % WRMS
Gramofonový talíř
- Kombinace mosazného a hliníkového tlakového odlitku
- Průměr: 323 mm (12-23/32")
- Hmotnost: cca 7,9 kg (17,5 lbs) (včetně podložky pod gramofon)
Sekce raménka
- Typ: Univerzální statická váha
- Efektivní délka: Od otočného čepu raménka k hrotu: 254 mm (10"), Od otočného čepu raménka k vřetenu: 239 mm (9-13/32")
- Přesah: 15 mm (19/32 palce)
- Úhel chyby sledování: Do 1° 48' (u vnější drážky 30cm (12") desky), Do 0° 30' (u vnitřní drážky 30cm (12") desky)
- Úhel odsazení: 21°
- Rozsah nastavení výšky ramene: 0 - 15 mm
- Rozsah nastavení tlaku doteku: 0 - 4 g (přímé čtení)
Použitelný rozsah hmotnosti přenosky (včetně hlavice)
- 15,9 - 19,7 g (bez pomocného závaží)
- 18,8 - 23,6 g (s malým pomocným závažím)
- 22,5 - 26,3 g (s pomocným závažím uprostřed)
- 26,0 - 31,0 g (s velkým pomocným závažím)
Terminály
Audio výstup: PHONO (Din Jack) x 1 *Pouze přímý kabel
Generál
- Napájení: AC 110 - 240 V, 50 / 60 Hz
- Spotřeba energie: 10 W
- Přibližně 0,05 W (pohotovostní režim)
Rozměry (Š x V x H)
- Hlavní jednotka: 531 × 188 × 399 mm (20–29/32 × 7–13/32 × 15–23/32 palců)
- Řídicí jednotka: 110 x 84 x 350 mm (4-11/32 × 3-5/16 × 13-25/32 palce)
Hmotnost
- Hlavní jednotka cca 40,2 kg (88,7 liber)
- Řídicí jednotka cca 2,1 kg (4,7 lb)
Rozsah provozních teplot: 0° až +40° (32°F až +104°F)
Rozsah provozní vlhkosti: 35 % až 80 % relativní vlhkosti (bez kondenzace)
Příslušenství
Gramofon, podložka pod gramofon, adaptér pro EP desky, vyvažovací závaží, pomocné závaží (malé) (střední) (velké), měrka přesahu, sada šroubů pro gramofon, odnímatelná rukojeť, šestihranný klíč, izolační uchycení, kryt proti prachu, napájecí kabely, uživatelská příručka
Doplňkové parametry
| Kategorie: | Gramofony |
|---|---|
| EAN: | 4010869276429 |
